2011年國內粗鋼約為7億噸，現有產能和在建項目產能之和已達9億噸。國內鐵礦山的建設速度明顯跟不上鋼鐵產能的增長速度，而鋼鐵行業的海外鐵礦石投資在近兩年內還難以見效，巨大的需求使國際鐵礦石價格持續在高位運行。隨著國內宏觀調控政策效果的進一步顯現，以及整個“十二五”期間GDP增速降低，與“十一五”期間的高需求，高增長形成鮮明的反差，鋼材價格上漲動力不足，高成本、低效益成為未來鋼鐵企業運行的主調。中國鋼鐵行業整體處于低效益運行的艱難狀態。
鞍鋼作為國內鋼鐵行業一線鋼廠，同樣面臨嚴峻的生產經營形勢，規模優勢未得到充分發揮，噸鋼固定成本大幅上升，僅鞍鋼股份2012年一季度凈利潤同比減少93.82%。應對新的挑戰，作為鞍鋼原料基地的鞍鋼集團礦業公司，就必須進一步強化資源保障，努力傾角原材料大幅上漲的沖擊，做大做強自有礦山，加快老礦山改擴建進程，進一步提高資源的利用率。到2015年，即在“十二五”末期，鞍鋼礦業公司的鐵礦石年產量將達到6200萬噸，鐵精礦年產量將達到1800萬噸以上。
目前鞍鋼礦業公司生產經營面臨的主要矛盾是鐵礦石生產能力與選礦處理能力不匹配，缺口較大。公司探明鐵礦資源儲量為88.03億噸，占全國鐵礦資源儲量的13%左右，而鐵礦石年產量僅占全國鐵礦石年產量的4%。隨著選礦技術改造的完成，鞍鋼礦業公司年選礦能力已經達到鐵精礦2300萬噸，而目前受鐵礦石產量影響鐵精礦年產量只有1600萬噸左右。鐵礦石生產能力已經影響到公司整體發展戰略的實施。礦石原料需求量的增加，入礦原礦品位大幅度下降，導致選礦成本升高、效益降低。因而，開展低品位赤鐵礦石預選工藝研究，提高選廠的入選品位，降低選礦成本，提高資源綜合利用率，具有十分重要的意義。
1、貧赤鐵礦石預選試驗
1.1、礦石性質

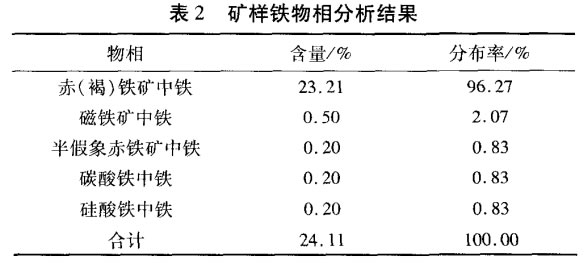

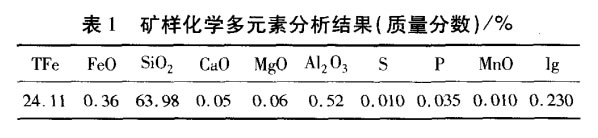

鞍鋼集團礦業公司下屬的鞍千礦業有限責任公司于2006年3月投產。采礦分為許東溝、啞巴嶺、西大背3個采區。該鐵礦-400m以上鐵礦石儲量93327萬噸，目前采出礦石品位只有24%~25%，化學多元素分析結果見表1，鐵物相分析結果見表2。該礦石礦物組成單一，鐵礦物主要為赤（褐）鐵礦，占鐵礦物組成的96.27%，脈石礦物主要為石英，屬典型的高硅、低硫磷貧赤鐵礦石。
鞍千礦業公司選礦設計規模年處理原礦800萬噸，年產鐵精礦250萬噸。采用“階段磨礦、粗細分選、重選-強磁-陰離子反浮選流程”。2010年處理原礦840萬噸，生產鐵精礦210萬噸。主要生產技術指標：原礦品位24.49%，精礦品位67.57%，尾礦品位10.18%，鐵回收率74.37。由于原礦品位降低，選礦比升高，造成精礦產量達不到設計水平，選礦成本急劇升高。通過預選提高入選礦石品位，降低生產成本勢在必行。
1.2、給礦粒度濕式預選試驗

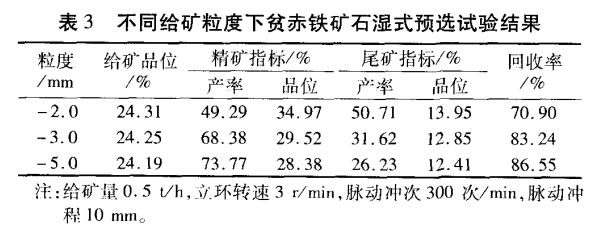

采用直徑6mm的導磁不銹鋼介質棒，背景磁場強度796kA/m時，利用φ750mm立環強磁濕式預選磁選機進行不同給礦粒度的濕式預選試驗，試驗結果見表3。
由表3可知，隨著給礦粒度變粗，預選精礦產率提高，品位下降，而預選粗粒尾礦產率降低，品位也略有降低，*佳給礦粒度為-3.0mm。
1.3、背景磁場強度濕式預選試驗

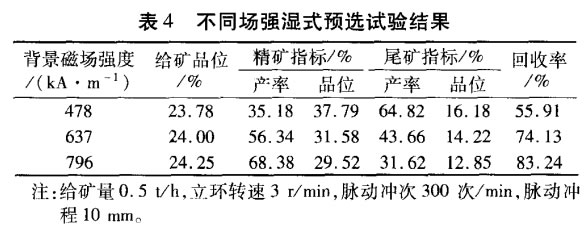

采用直徑為6mm的導磁不銹鋼介質棒，在給礦粒度為-3.0mm的條件下，利用φ750mm立環強磁濕式預選磁選機進行不同背景磁場強度的濕式預選試驗，試驗結果見表4。
由表4可知，隨著背景磁場強度的提高，預選精礦產率提高，而預選粗粒尾礦品位下降，可見提高背景磁場強度有利于提高預選效果。
1.4、小尺寸磁介質濕式預選試驗

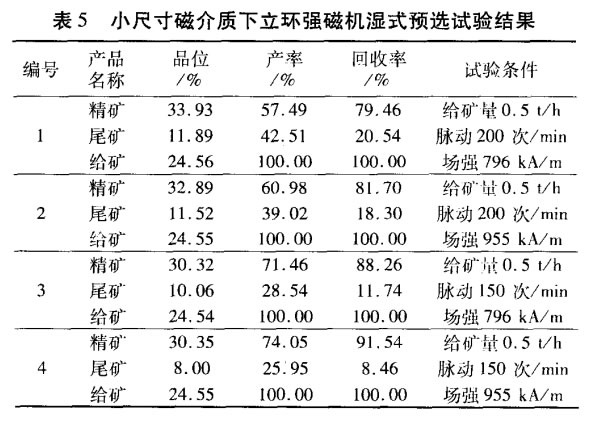

從以上試驗結果看，尾礦品位普遍偏高，分析原因是采用的磁介質直徑偏大，減小介質尺寸可以提高鐵礦物回收效果。鑒于此，采用直徑4mm磁介質在給礦粒度為-3.0mm條件下進行濕式預選試驗，試驗結果見表5。
由表5可知，采用直徑4mm的磁介質，在強磁預選機脈沖次為150次/min、背景磁場強度為955kA/m的條件下，預選尾礦品位*終可以降至10%以下，磁介質直徑選擇4mm。
未完待續。
